SN65HVD12DR 3.3V 差动收发器

2021-05-31

SN65HVD12DR 3.3V 差动收发器


产品型号:SN65HVD12DR


产品品牌:TI


产品封装:SOP-8


产品功能:收发器


SN65HVD12的说明

SN65HVD10, SN75HVD10, SN65HVD11, SN75HVD11, SN65HVD12和SN75HVD12总线收发器结合了一个3态差分线驱动器和差分输入线接收器,与单一3.3 v电源工作。它们是专为平衡传输线,并满足或超过ansi标准TIA/EIA-485-A和ISO 8482:1993。这些差分总线收发器是为多点总线传输线路上的双向数据通信而设计的单片集成电路。驱动器和接收器分别具有active-high和active-low enable,可以外部连接在一起作为方向控制。通过禁用驱动器和接收器,可以实现非常低的设备备用电源电流。



驱动差分输出和接收差分输入内部连接,形成差分输入/输出(I/O)总线端口,当驱动被禁用或VCC = 0时,为总线提供最小的负载。这些部件具有宽正负共模电压范围,使它们适合共线应用。



SN65HVD12的特性

●使用3.3 v电源

●总线引脚ESD保护超过16kv HBM

●可用1/8单位负载选项(总线上最多256个节点)

●可选驱动输出转换时间的信令速率(1)的1 Mbps, 10 Mbps,和

●32 Mbps

●符合或超过ANSI TIA/EIA-485-A要求

●总线引脚短路保护- 7v到

●12 V

●小电流待机模式:1μA,典型

●开路、空闲总线和短路总线故障安全接收器

●热停堆保护

●无故障上电和下电保护热插拔应用

●SN75176足迹

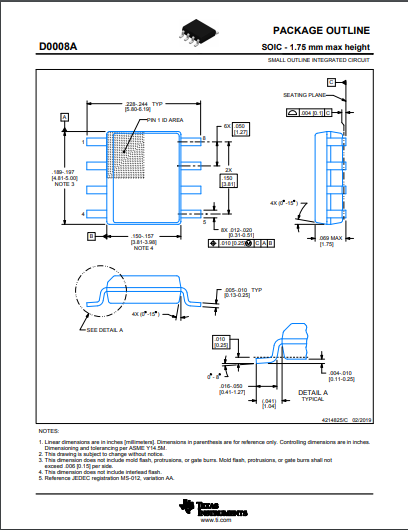

封装图
