PCM1804DBR 具有差分输入的112 dB信噪比立体声ADC
2021-08-14
PCM1804DBR 具有差分输入的112 dB信噪比立体声ADC
产品型号：PCM1804DBR
产品品牌：TI
产品封装：SSOP28
产品功能：转换器
PCM1804说明
PCM 1804是一种高性能的单片立体A/D转换器，具有全差分模拟电压输入.PCM 1804使用精密δ-Sigma调制器，包括线性相位反别名数字滤波器和高通滤波器(HPF)，从输入信号中移除直流偏移。PCM 1804适用于各种中高档消费和专业应用，在那里需要卓越的性能和5伏模拟电源以及3.3伏的数字电源操作。PCM 1804可以同时实现PCM音频和DSD格式，这是由于精确的达美-西格玛调制器。PCM 1804采用先进的CMOS工艺制作，并可在一个小的28引脚SSOP封装。
PCM1804特性
●24位Delta-Sigma立体A/D转换器
●高性能：
●动态范围：112分贝(典型)
●Snr：111 dB(典型)
●THD+N：-102 dB(典型)
●高性能线性相位反别名数字滤波器：
●通带纹波：±0.005 dB
●阻带衰减：-100分贝
●全差分模拟输入：±2.5V
●音频接口：主从模式选择
●数据格式：左对齐，i2S，标准24位和dsd
●职能：
●峰值检测
●高通滤波器(Hpf)：-3dB，1Hz，fS=48千赫
●采样率达192千赫
●系统时钟：128 fS，256 fS，384 fS,
●512 fS，或768 fS
●双电源：
●5V模拟
●3.3 V用于数字
●功耗：225兆瓦
●小28-Pin SSOP
●DSD输出：1位，64 fS
●应用
●AV放大器
●MD播放器
●数字VTR
●数字混合器
●数字记录仪

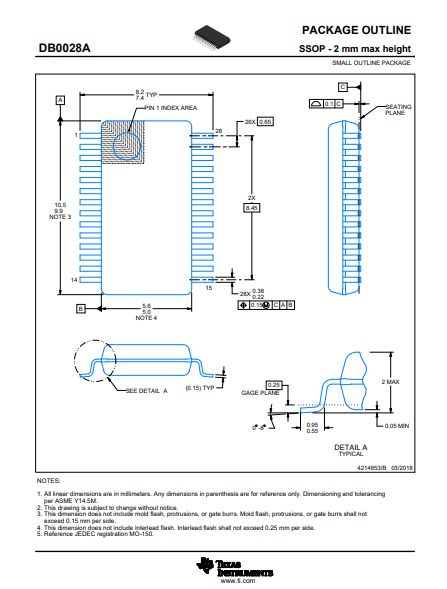

封装图
