INA139NA/3K 2.7V至36V、440 kHz可变增益电流感应放大器

2021-05-18

INA139NA/3K 2.7V至36V、440 kHz可变增益电流感应放大器



产品型号:INA139NA/3K


产品品牌:TI


产品封装:SOT23-5


产品功能:电流感应放大器


INA 139的说明

INA 139和INA 169是高侧、单极、电流分流监视器.宽输入共模电压范围,高速,低静止电流,和微小的SOT-23封装使Usein有多种应用.



输入共模和电源电压是独立的,可以从2.7-40V的INA 139和2.7到60V的INA 169。静态电流仅为60A,允许将电源连接到电流测量分流器的任何一侧,误差最小。



该装置将差分输入电压转换为电流输出。这个电流被转换回一个带有外部负载电阻的电压,该负载电阻将任何增益从1设置到100以上。尽管该电路设计用于电流分流测量,但它在测量和电平移位方面具有创造性的应用。



INA 139和INA 169都有5针SOT-23封装。INA 139器件是在-40°C到+125°C温度范围内指定的,INA 169是从-40°C到+85°C指定的。



INA 139的特性

全单极高侧电流测量电路



宽供给和共模范围



INA 139:2.7 V至40 V



INA 169:2.7 V至60 V



独立电源和输入共模电压



单电阻增益集



低静电流:60A(典型)



5-销,SOT-23包



所有商标都是各自所有者的财产。

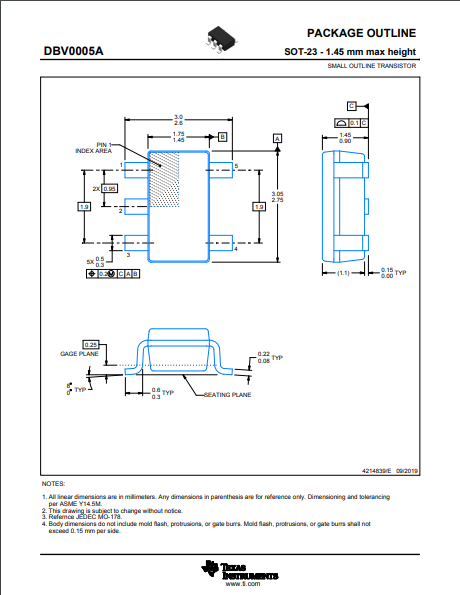

封装图


更多产品详情信息请联系本公司

INA139NA/3K
