SN75176BP 差分总线收发器

2021-09-04

SN75176BP 差分总线收发器


产品型号:SN75176BP


产品品牌:TI


产品封装:SOP-8



产品功能:收发器


SN75176说明

SN65176B和SN75176B差分总线收发器是为多点总线传输线上的双向数据通信而设计的。它们是为平衡输电线路设计的,符合ANSI标准TIA/EIA-422-B和TIA/EIA-485-A和国际电联建议V.11和X.27。



SN65176B和SN75176B设备结合了一个3状态差动线驱动器和一个差分输入线接收器,这两个设备都是从一个5V电源中工作的。驱动器和接收器具有活动-高和主动-低分别使,这些可以连接在一起,作为一个方向控制功能。驱动器差动输出和接收机差动输入内部连接,形成差分输入/输出(I/O)总线端口,这些总线端口设计用于在驱动程序禁用或V时向总线提供最小负载。CC=0。这些端口具有广泛的正、负共模电压范围,使该设备适合于联线应用.



该驱动器是为多达60毫安的水槽或源电流设计。驱动器具有正负限流和热关机功能,以防止线路故障.该接收机的最小输入阻抗为12kΩ,输入灵敏度为±200 mV,典型的输入滞回率为50 mV。



SN75176特性

●双向收发机

达到或超过ANSI标准TIA/EIA-422-B和TIA/EIA-485-A和国际电联建议五.11和十.27的要求

设计用于长总线在噪声环境下的多点传输

3-状态驱动和接收器输出

单个驱动程序和接收器启用

宽正负输入/输出母线电压范围

±60 mA最大驱动输出能力

热关机保护

驱动器正负限流

12k?最小输入阻抗

±200 mV接收机输入灵敏度

50 mv典型接收机输入滞后

从单一的5V电源运行。

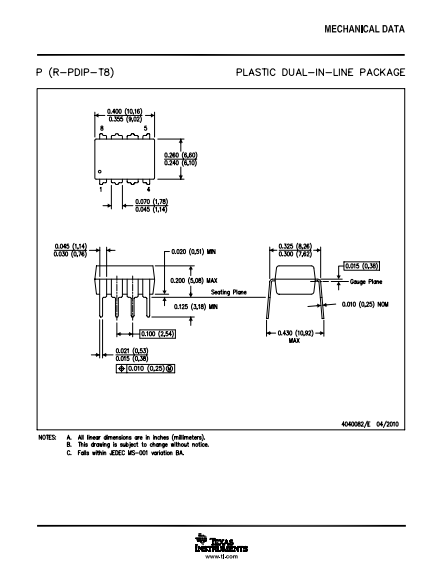

封装图
