REG103GA-A 具有电源正常指示和使能功能的500 mA、15 v、低压降稳压器

2021-09-06

REG103GA-A 具有电源正常指示和使能功能的500 mA、15 v、低压降稳压器


产品型号:REG103GA-A


产品品牌:TI


产品封装:SOP-8



产品功能:稳压器


REG103说明

REG 103是一种低噪音、低损耗、低接地引脚电流的线性调节器.它的新DMOS拓扑比以前的设计提供了显著的改进,包括低漏电压(满载时只有115 mV类型),以及更好的暂态性能。此外,稳定不需要输出电容,与传统的低损耗调节器不同,后者很难补偿,并且要求昂贵的低ESR电容器大于1倍F。



典型的接地引脚电流只有1mA(在i处)。走出=500 mA),下降到0.5 mA未启用模式。与PNP通过器件不同的是,静态电流在负载变化和脱落条件下保持相对恒定。REG 103具有非常低的输出噪声(通常是33倍于V。走出=3.3V与CNR=0.01 F),使之成为便携式通信设备的理想用途。片上微调输出电压精度高.在温度、线路和负荷变化的情况下,精度保持不变。在规定的温度范围内(-40°C至+85°C)测试关键参数。



REG 103的SO-8版本有一个错误\pin,它提供了动力良好标志,指示调整器处于监管状态。REG 103受到很好的保护--内部电路提供了一个保护负载不受损坏的电流限制。热保护电路防止芯片因温度过高而损坏。除了SO-8包外,REG 103还可以在DDPAK和SOT 223-5中使用。



REG103特性

●新的DMOS拓扑:

超低衰减电压:

500 mA和3.3V输出115 mV类型

稳定不需要输出电容

快速瞬态响应

极低噪音:33 Vrms

高精度:±2%最大

高效率:

IGND=1 mA走出=500 mA

未启用:iGND=0.5

2.5V、2.7V、3.0V、3.3V、5.0V和可调输出版本

折返电流极限

热防护

输出电压误差指示器(1)

小型表面-安装包装:SOT 223-5,DDPAK-5,SO-8

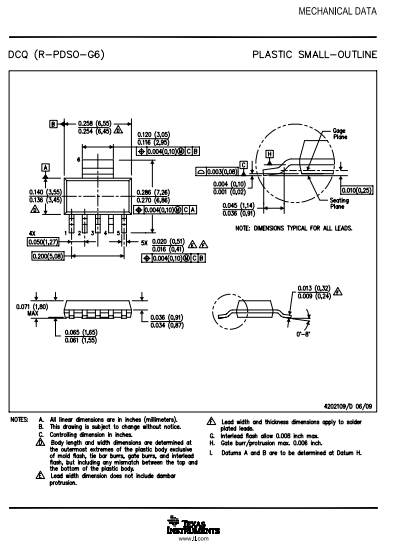

封装图
