UCC28C44DR 电流模式控制器
2020-09-11
UCC28C44DR
工作温度范围为-40°C至105°C、具有14.5V/9V UVLO 50%占空比的20V、1A、低功耗1
MHz电流模式控制器
■产品名称：UCC28C44DR
■功能名称：电流模式控制器
UCC28C44的说明
UCCx8C4x系列是高性能、电流型PWM控制器。UCCx8C4x是一种增强的BiCMOS版本，与行业标准UCx84xA系列和UCx84x系列PWM控制器兼容。BiCMOS技术提供了较低的功耗，以提高效率和更快的电流感觉和振荡器频率。此外，较低的启动电压7V版本提供UCCx8C40和UCCx8C41用于电池系统。UCC28C4x系列指定用于-40°C至105°C的操作，UCC38C4x系列指定用于0°C至70°C的操作。
本系列为控制固定频率、峰值电流模式电源提供了必要的功能，具有以下性能优势.该装置可提供高达1兆赫的高频操作，适用于高速应用.与UCx84x系列相比，微调放电电流能够更精确地规划最大占空比和死区时间。为了提高效率，降低了启动和运行电流，使启动损耗最小化，工作功耗低.该装置还具有快速电流-感觉-输出延迟时间为35 ns的优越过载保护在功率开关，和一个±1-A峰值输出电流能力，改善上升和下降时间，以直接驱动大型外部MOSFET。
UCC28C44的特性
UCx84x和UCx84xA家族的增强型替换
1 MHz操作
50-待机电流，100-最大电流
52 kHz低工作电流2.3 mA
快速35 ns循环过流限流
±1-A峰值输出电流
铁路对铁路输出波动，上升25 ns，下降20 ns倍。
±1%初始微调2.5V误差放大器基准
微调振荡器放电电流
新的欠压闭锁版本
VSSOP-8封装最小化板空间

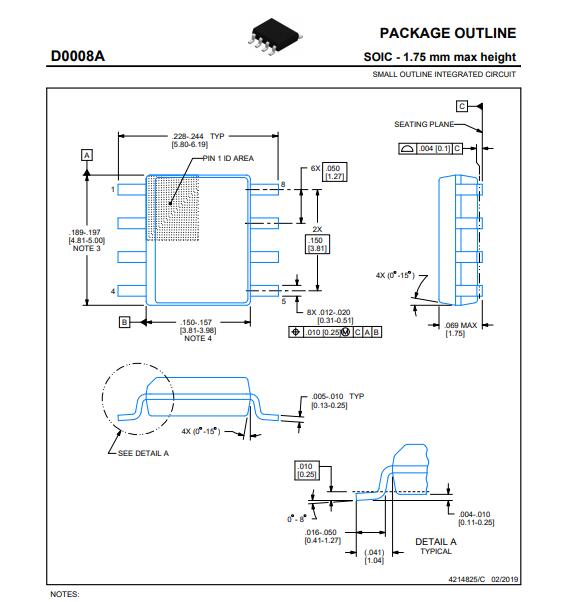

UCC28C44DR 封装图片
