TLC2272CDR 双路低噪声轨到轨运算放大器

2021-07-09

TLC2272CDR 双路低噪声轨到轨运算放大器

产品型号：TLC2272CDR

产品品牌：TI

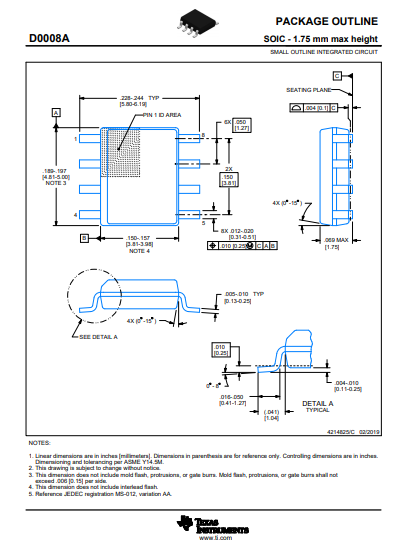

产品封装：SOP-8

产品功能：运算放大器

TLC2272说明

TLC 2272和TLC 2274是德州仪器公司的双四倍运算放大器。这两种设备都表现出铁路对铁路的输出性能，以增加动态范围，在单一或分开供应应用。TLC227x系列为高速应用提供2 MHz带宽和3V/s旋转速率。这些器件在具有比现有CMOS运算放大器更好的噪声、输入偏置电压和功耗的同时，提供了类似的交流性能。TLC227x的噪声电压为9 nv/√。赫兹比竞争性解决方案低两倍。

TLC227x系列器件具有高输入阻抗和低噪声的特点，对于压电换能器等高阻抗源的小信号调理性能非常好。由于微功耗水平，这些设备在手持监控和遥感应用中运作良好.此外，铁路对铁路输出的特点，单一或分裂供应，使这个家庭在接口模拟数字转换器(ADC)很好的选择。对于精密应用，TLC227xA系列的最大输入偏置电压为950 V。

TLC227x在标准设计上也对TLC27x进行了很大的升级。它们提供更大的输出动态范围，较低的噪声电压和较低的输入偏置电压。这种增强的特性集允许在更广泛的应用程序中使用它们。有关需要更高的输出驱动器和更宽的输入电压范围的应用程序，请参见TLV 2432和TLV 2442设备。

TLC2272特性

●输出摆动包括两个供应轨。

●低噪声：9 NV/√赫兹典型f=1 kHz

●低输入偏置电流：1-Pa典型

●完全指定为单一供应和分割-

●供应运作

●共模输入电压范围包括

●负轨

●高增益带宽：2.2兆赫典型

●高回转率：3.6-V/s典型

●低输入偏置电压：950 V
