LM2842XMK-ADJL/NOPB 4.5V 至 42V、0.6A 降压直流/直流开关稳压器

2021-05-06

LM2842XMK-ADJL/NOPB 4.5V 至 42V、0.6A 降压直流/直流开关稳压器



产品型号:LM2842XMK-ADJL/NOPB


产品品牌:TI


产品封装:SOT23-6


产品功能: 降压直流/直流开关稳压器




LM2842 的说明

LM284xSIMPLE SWITCHER?器件是 PWM 直流/直流降压稳压器。该器件具有 4.5V 至 42V 的输入范围,适合各种应用(例如,从非稳压源进行电源调节)。它们具有低 RDSON(典型值 0.9?)内部开关,可实现最大效率(典型值85%)。此外,它们还具有 550kHz(X 选项)和 1.25MHz(Y 选项)的固定工作频率,可在保证低输出电压纹波的同时支持小型外部组件。可通过结合使用关断(SHDN) 引脚和外部 RC 电路来执行软启动,从而方便用户根据特定应用调整软启动时间。



经过优化后,LM2840 的负载电流高达100mA,LM2841 的负载电流高达300mA,LM2842 的负载电流则高达600mA。它们都具有 0.765V 的标称反馈电压。



此器件还提供其他 特性 包括:热关断、VIN 欠压锁定和栅极驱动欠压锁定。LM284x 都采用低厚度 SOT-6L 封装。



LM2842 的特性

4.5V 至 42V 输入电压



100mA、300mA 和 600mA 输出电流选项



0.765V 反馈引脚电压



550kHz (X) 或 1.25MHz (Y) 开关频率



低关断 IQ:16μA 典型值



短路保护



内部补偿



软启动电路



小型总体解决方案尺寸(SOT-6L 封装)



使用 LM2840(或 LM2841/42)并借助 WEBENCH? 电源设计器进行定制设计

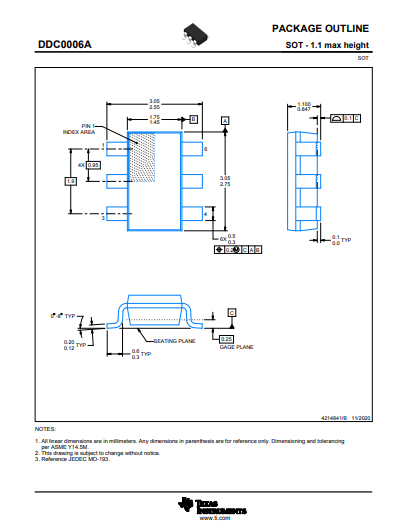

封装图


更多产品详情信息请联系本公司


LM2842XMK-ADJL/NOPB
