INA1x9 高侧测量分流监测计
2021-01-29
INA1x9 高侧测量分流监测计
■产品名称：INA1x9
■功能名称：高侧测量分流监测计
INA1x9的说明
INA139 和 INA169 均为高侧单极分流监测计。此类器件兼具宽输入共模电压范围、高速和低静态电流特性，并且采用小型 SOT-23 封装，广泛适用于各类 应用。输入共模和电源电压相互独立，INA139 的电压范围为 2.7V 至 40V，INA169 的电压范围为 2.7V 至 60V。静态电流仅为 60μA，允许电源连接到电流测量分流器的任一侧，同时误差非常小。该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常 适用于 创造性应用中的测量和电平转换。 INA139 和 INA169 均采用 5 引脚 SOT-23 封装，额定温度范围为 –40°C 至 85°C。
INA1x9特性
? 完整的单极高侧电流测量电路
? 宽电源和共模范围
? INA139：2.7V 至 40V
? INA169：2.7V 至 60V
? 独立电源和输入共模电压
? 单电阻增益设定
? 低静态电流：60μA（典型值）
? 5 引脚小外形尺寸晶体管 (SOT)-23 封装

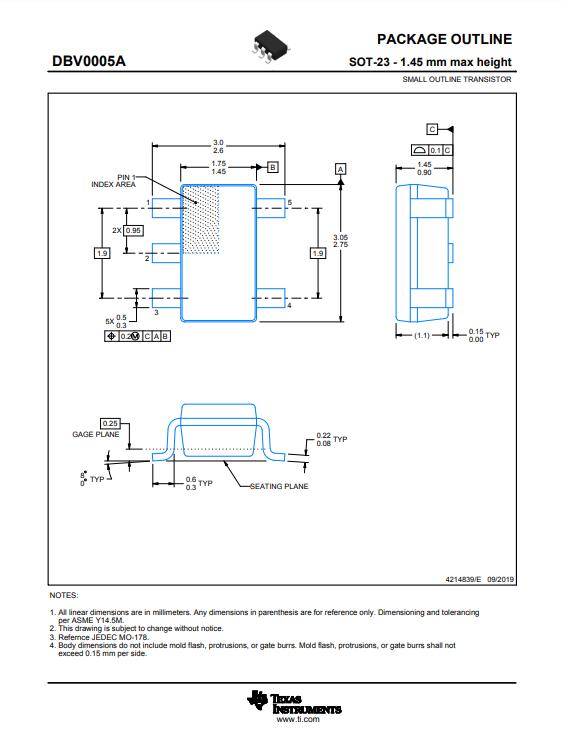

INA1x9封装图
更多产品详情信息请联系本公司
