PTH12030LAH 0.8V 至 1.8V 26A 输出 12V 输入的非隔离宽调节模块

产品名称：PTH12030LAH

产品功能：电源模块

产品说明：

PTH12030是来自德克萨斯仪器公司的一系列高电流、非隔离电源模块。该产品的特点是效率高，输出电流高达26 A，同时只占用1.64 in2的小PCB面积。在成本、尺寸和性能方面，该系列为OEM提供了灵活的模块，满足最复杂和苛刻的混合信号应用的要求。其中包括人口最密集的多处理器系统，它包含了高速TMS320?DSP系列、微处理器和asic。

该系列采用双面表面安装结构，并提供从12v输入母线电压的高性能降压功率转换。w后缀部分的输出电压可设置为1.2 V ~ 5.5 V范围内的任意值。l -后缀部分的调节范围为0.8 V ~ 1.8 V。输出电压由单个电阻器设置。

该系列包括Auto-Track?。自动跟踪通过使模块相互跟踪或任何其他外部电压，简化了系统中的上电和下电电源电压顺序。

每个模型还包括一个开/关抑制，输出电压调整(修剪)，和裕度上升/下降控制，以及启动到现有预偏置的能力。输出电压检测确保紧负载调节，输出过流和热关闭功能提供保护，防止外部负载故障。

包选项包括通孔和表面安装配置。

产品特征：

●20至26输出电流

●12 v的输入电压

●宽输出电压调整

●(1.2 V to 5.5 V)/(0.8 V to 1.8 V)

●效率高达94%

●235 W/in3功率密度

●开/关抑制

●输出电压有意义

●偏置起动

●利润率上升/下降控制

●利用拓扑

●自动追踪?测序

●欠压锁定

●输出过流保护

●(Non-Latching自动重置)

●超温保护

●工作温度:-40°C ~ 85°C

●安全机构的审批:

●UL / IEC / CSA-C22.2 60950 - 1

●装载点联盟(POLA)兼容

●应用程序

●Multi-voltage、多处理器系统

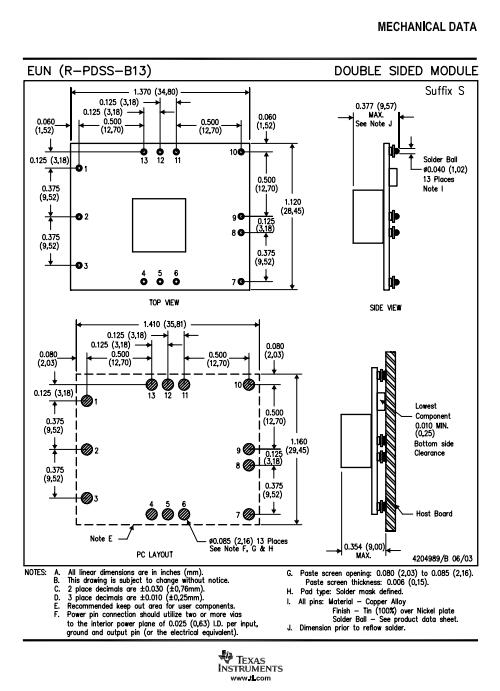

封装图

更多产品详情信息请联系本公司

PTH12030LAH
