TPS61042DRBR 开关升压转换器

2021-04-13

TPS61042DRBR 采用 QFN-8 封装、适用于白光 LED 应用的 30V 500mA 开关升压转换器




产品名称:TPS61042DRBR



产品功能:开关升压转换器


产品说明

TPS61042是一款具有恒流输出的高频升压变换器,驱动白色led或类似的led。LED电流与外部感应电阻(RS)一起设置,并由反馈引脚(FB)直接调节,将感应电阻RS上的电压调节到252 mV (typ)。为了控制LED亮度,可以通过在控制引脚(CTRL)上应用频率范围为100 Hz到50 kHz的PWM(脉宽调制)信号来脉冲LED电流。如应用信息部分所述,为了允许更高的灵活性,可以配置该设备,其中亮度也可以通过模拟信号控制。为了避免在关闭期间可能通过led的泄漏电流,控制引脚(CTRL)禁用设备并断开led与地面的连接。为了在操作过程中获得最大的安全性,输出具有集成过电压保护,防止在高阻抗输出(例如有故障的LED)时损坏设备。



特征

带过压保护的电流源

输入电压范围:1.8 V ~ 6v

内置30v开关

高达85%的效率

精确的亮度控制使用PWM信号或

模拟信号

开关频率:可达1mhz

内部功率MOSFET开关:500毫安

使用小的输出电容,低至100nf

在关机期间断开led

无载静态电流:38μA型

关机电流:0.1μA类型

可在一个小3毫米× 3毫米QFN包

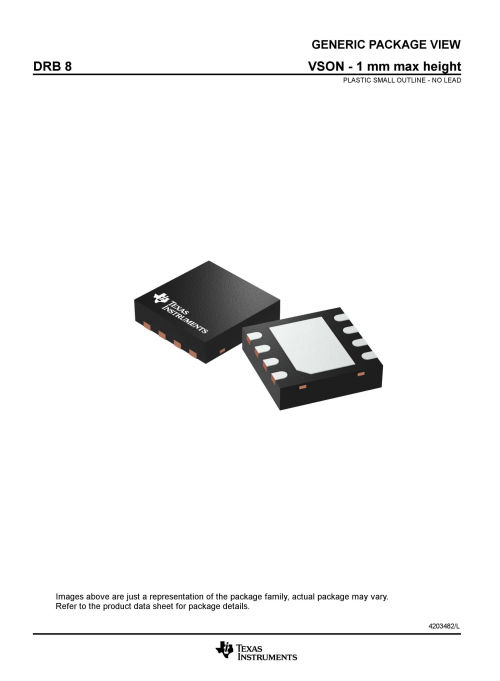

封装图






更多产品详情信息请联系本公司
