PTN78020WAH 6A、宽输入、电压可调节开关稳压器

2021-05-15

PTN78020WAH 6A、宽输入、电压可调节开关稳压器


产品型号:PTN78020WAH


产品品牌:TI


产品封装:DIP7


产品功能:稳压器




PTN78020W的说明

PTN78020是一系列高效、降压集成开关稳压器(ISRs),代表了工业用高性能电源模块的第三代进化。宽输入电压范围使这些模块适用于各种应用,运行12v, 24v,和28v直流电源。在新的设计中,它们应该考虑取代PT6620、PT6650、PT6680和PT6880系列单直插针(SIP)产品。PTN78020比以前的型号更小、更轻,并具有类似或改进的电气性能特征。无壳,双面封装具有优良的热特性,并与TI的RoHS和无铅合规路线图兼容。从一个宽输入电压范围,PTN78020提供高效率,降压转换负载高达6a。输出电压设置使用一个单独的外部电阻。PTN78020W可设置为2.5 V ~ 12.6 V范围内的任意值,PTN78020H可设置为11.85 V ~ 22 V。PTN78020W的输出电压可低至比输入低2v,允许工作降至7v,输出电压为5v。PTN78020H的输出电压可以比输入低3v,允许工作降低到15v,输出电压为12v。PTN78020具有欠压锁定,积分开/关抑制,并包括输出电流限制和过温保护。



PTN78020W的特性

●6 OutputCurrent

●Wide-Input电压

●(7 V ~ 36 V) / (15 V ~ 36 V)

●产出电压调整

●(2.5 V ~ 12.6 V) / (11.85 V ~ 22 V)

●高效率(高达96%)

●开/关抑制

●欠压锁定

●输出电流限制

●超温关闭

●工作温度:-40°C ~ 85°C

●可用表面贴装封装

●应用程序

●通用、工业控制、

●HVAC系统,测试和测量,

●医疗器械,AC/DC适配器,

●车辆、海洋和航空电子设备

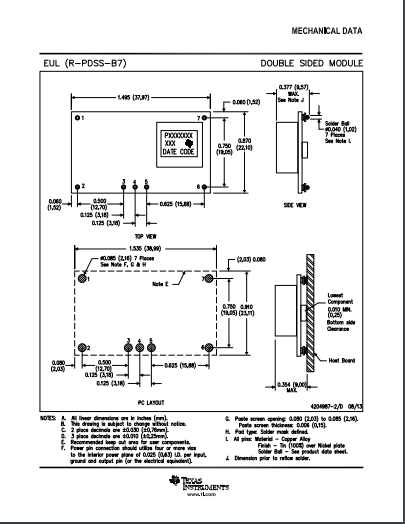

封装图








更多产品详情信息请联系本公司
