TPS40170RGYR 4.5V 至 60V 宽输入同步 PWM 降压控制器
■产品名称：TPS40170RGYR
■功能名称：降压控制器
TPS40170 的说明
TPS40170 是一款功能齐全的同步 PWM 降压控制器，工作输入电压介于 4.5V 至 60V 之间，并针对高功率密度、高可靠性的直流/直流转换器 应用进行了优化。该控制器通过输入电压前馈补偿实现电压模式控制，可在输入电压变化时即时响应。此器件具有 100kHz 至 600kHz 的可编程开关频率。
TPS40170 器件还具有整套系统保护和监控 功能， 例如可编程欠压锁定 (UVLO)、通过感应低侧 FET 实现的可编程过流保护 (OCP)、通过感应高侧 FET 实现的可选短路保护 (SCP) 和热关断。通过 ENABLE 引脚，系统能够在低电流（典型值 1μA）模式下进行关断。控制器支持预偏置输出，提供开漏电源正常 (PGOOD) 信号，并具有闭环软启动、输出电压跟踪以及自适应死区时间控制功能。
TPS40170 的特性
●4.5V 至 60V 宽输入电压范围
●600mV 基准电压，精确度 1%
●可编程 UVLO 与迟滞功能
●具有电压前馈的电压模式控制
●100kHz 与 600kHz 间的可编程频率
●具有主/从选项的双向频率同步
●具有集成型热补偿的低侧 FET 传感过流保护与高侧 FET 传感短路保护
●可编程闭环软启动
●支持预偏置输出
●165°C 热关断，具有迟滞功能
●电压跟踪
●电源正常
●支持 1μA 低电流关断
●8.0V 与 3.3V LDO 输出
●集成型自举二极管
●20 引脚 3.5mm × 4.5mm VQFN (RGY) 封装
●使用 TPS40170 并借助 WEBENCH 电源设计器创建定制设计方案

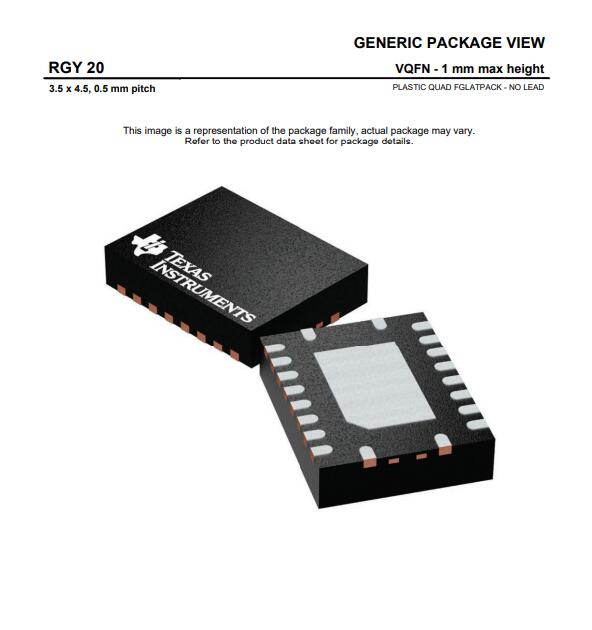

TPS40170RGYR 封装图片
