TL16C554APNR 具有 16 字节 FIFO 的四路 UART

2021-05-11

TL16C554APNR 具有 16 字节 FIFO 的四路 UART


产品型号:TL16C554APNR


产品品牌:TI


产品封装:LQFP80


产品功能: 异步通信元件


TL16C554A的说明

TL16C554A是TL16C550C异步通信元件(ACE)的增强四版。每个通道对从外围设备或调制解调器接收到的数据字符进行串行到并行的转换,对由CPU传输的数据字符进行并行到串行的转换。CPU在运行过程中可以随时读取四倍ACE的每个通道的完整状态。获取的信息包括所执行操作的类型和条件以及遇到的任何错误条件。TL16C554A四倍ACE可以放置在一个备用FIFO模式,这激活内部FIFO允许16字节(加上每个字节的接收FIFO中的3位错误数据)被存储在接收和发送模式。在FIFO操作模式中,有一个可选择的自动流量控制功能,通过使用RTS输出和CTS输入信号自动控制串行数据流,可以显著降低软件开销并提高系统效率。所有的逻辑都在芯片上,以最小化系统开销和最大化系统效率。两个终端功能允许直接内存访问(DMA)传输信号。每个ACE包括一个可编程的波特率发生器,它可以将输入的定时参考时钟除以1到216 - 1之间的除数。TL16C554A有68引脚塑料引脚芯片载体(PLCC) FN封装,64引脚塑料四层扁平封装(PQFP) PM封装和80引脚(TQFP) PN封装。



TL16C554A的特性

●整合异步通信元素



●包括四个改进的TL16C550C ACEs加上转向逻辑



●在FIFO模式下,每个ACE发射器和接收器都被缓冲



●使用16字节FIFO减少CPU中断的数量



●在TL16C450模式下,保持和移位寄存器消除了对精度的需要



●CPU与串行数据同步



●高达16 mhz时钟速率高达1 mbaud操作与VCC = 3.3 V和5 V



●可编程波特率发生器,允许除法任何输入参考时钟



●由1到(216 - 1)和产生一个内部16 ×时钟



●添加或删除标准异步通信位(开始、停止和



●奇偶校验)到串行数据流或从串行数据流



●独立控制的发送,接收,线路状态和数据集中断



●5v和3.3 v操作



●全可编程串行接口特点:



●5位、6位、7位或8位字符



●偶、奇或无奇偶校验位



●1-, 1 1/2-,或2停止位生成



●波特率(直流1mbit / s)



●错误起始位检测



●完整的状态报告功能



●断行生成与检测



●内部诊断功能:



●用于通信链路故障隔离的环回控制



●中断,奇偶校验,溢出,帧错误模拟



●完全优先中断系统控制



●调制解调器控制功能(CTS, RTS, DSR, DTR, RI和DCD)



●3态输出为双向数据总线提供TTL驱动器能力



●和控制总线



●可编程自动rts和自动cts



●CTS在自动CTS模式下控制发射机,



●自动RTS模式的RCV FIFO内容和阈值控制RTS,

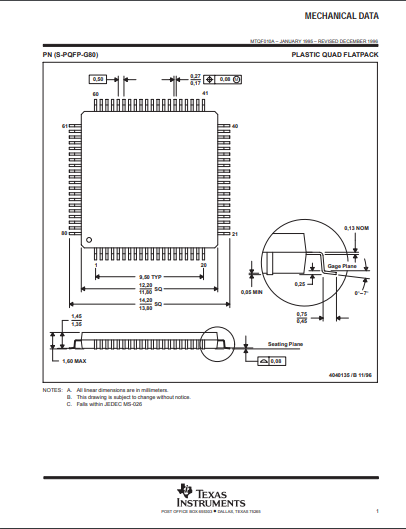

封装图





更多产品详情信息请联系本公司

TL16C554APNR
