TMS320F28034 具有 60MHz 频率、128KB 闪存的 C2000? 32 位 M
产品型号：TMS320F28034
产品品牌：TI
产品封装：LQFP80
产品功能：控制器
TMS320的说明
C2000? 32 位微控制器在处理、传感和驱动方面进行了优化，可提高实时控制 应用中的闭环性能，例如工业电机驱动、光伏逆变器和数字电源、电动车辆与运输、电机控制以及传感和信号处理。C2000 产品线包括 Delfino? 高端性能系列和 Piccolo? 入门级性能系列。
F2803x Piccolo?系列微控制器将 C28x 内核和控制律加速器 (CLA) 的性能与高度集成的控制外设整合到低引脚数的器件中。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。
一个内部稳压器实现了单电源轨运行。HRPWM 模块经过强化，可实现双边沿控制（调频）。增设了具有 10 位内部基准的模拟比较器，可直接进行路由以控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换，支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。
TMS320的特性
●高效 32 位 CPU (TMS320C28x)
●60MHz（16.67ns 周期时间）
●16 × 16 和 32 × 32 MAC 操作
●16 × 16 双 MAC
●哈佛 (Harvard) 总线架构
●连动运算
●快速中断响应和处理
●统一存储器编程模型
●高效代码（使用 C/C++ 和汇编语言）
●可编程控制律加速器 (CLA)
●32 位浮点算术加速器
●独立于主 CPU 之外的代码执行
●尾数法：小尾数法
●支持 JTAG 边界扫描
●IEEE 标准 1149.1-1990 标准测试访问端口和边界扫面架构
●器件和系统均可实现低成本：
●3.3V 单电源
●无需电源排序
●集成型加电复位和欠压复位
●低功率
●无模拟支持引脚
●计时:
●两个内部零引脚振荡器
●片载晶体振荡器及外部时钟输入
●看门狗计时器模块
●丢失时钟检测电路
●多达 45 个具有输入滤波功能可单独编程的多路复用通用输入输出 (GPIO) 引脚
●可支持所有外设中断的外设中断扩展 (PIE) 模块
●三个 32 位 CPU 计时器
●每个增强型脉宽调制器 (ePWM) 中均有一个独立的 16 位计时器
●片载存储器
●闪存，SRAM，OTP，引导 ROM 可用
●代码安全模块
●128 位安全密钥和锁
●保护安全内存块
●防止固件逆向工程
●串行端口外设
●一个串行通信接口 (SCI) 通用异步接收器/发送器 (UART) 模块
●两个串行外设接口 (SPI) 模块
●一个内部集成电路 (I2C) 模块
●一个本地互联网络 (LIN) 模块
●一个增强型控制器局域网 (eCAN) 模块
●增强型控制外设
●ePWM
●高分辨率 PWM (HRPWM)
●增强型捕捉 (eCAP)模块
●高分辨率输入捕捉 (HRCAP) 模块
●增强型正交编码器脉冲 (eQEP) 模块
●模数转换器 (ADC)
●片载温度传感器

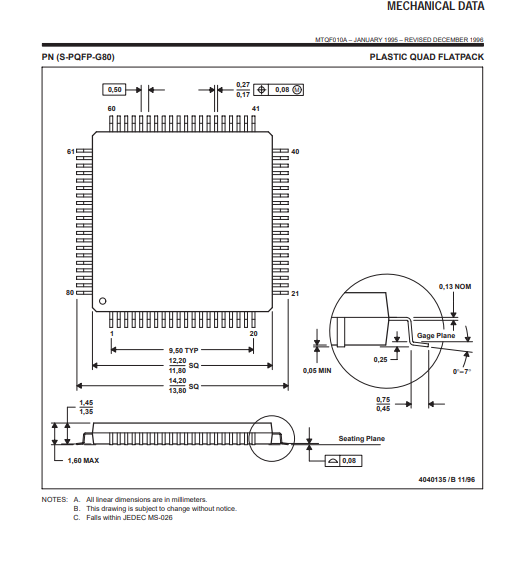

封装图
