TPS54394PWPR 具有集成 FET 的 3A 双通道同步降压转换开关

产品名称：TPS54394PWPR

产品功能：同步降压转


TPS54394的说明

TPS54394 是一款双路、自适应接通时间 D-CAP2? 模式同步降压转换器。 TPS54394 可帮助系统设计人员通过一个成本有效的、低组件数量、和低待机电流解决方案来完成多种终端设备的电源总线调节器集。 TPS54394 的主控制环路采用 D-CAP2? 模式控制，此控制模式无需外部补偿组件即可提供极快的瞬态响应。 自适应接通时间控制支持更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode? 工作模式之间的无缝转换。 Eco-mode? 使 TPS54394 能够在较轻负载条件下保持高效率。 TPS54394 也能够去适应诸如高分子有机半导体固体电容器 (POSCAP) 或者高分子聚合物电容器 (SP-CAP) 的低等效串联电阻 (ESR) ，和超低 ESR 陶瓷电容器。 此器件在输入电压为 4.5V 至 18V 之间时提供便捷和有效的运行。

TPS54394特性

●D-CAP2 控制模式

●快速瞬态响应

●环路补偿无需外部部件

●与陶瓷输出电容器兼容

●宽输入电压范围：4.5V 至 18V

●输出电压范围：0.76V 至 7V

●针对低占空比应用对高效集成 FET 进行了优化

●90m?（高侧）和 60m?（低侧）

●高初始基准精度

●在两个通道上支持恒定 3A 电流

●低侧 rDS(on) 低损耗电流感测

●固定软启动时间：1ms

●非灌入预偏置软启动

●电源正常 (Powergood)

●700kHz 开关频率

●逐周期过流限制控制

●用于过载保护的断续定时器

●过流限制 (OCL) / 欠压闭锁 (UVLO) / 热关断 (TSD) 保护

●带有集成式升压 P 通道金属氧化物半导体 (PMOS) 开关的自适应栅极驱动器

●由于热补偿 rDS(on)的值为 4000ppm/℃ ，过流保护 (OCP) 恒定

●16 引脚散热薄型小外形尺寸封装 (HTSSOP)，16 引脚超薄型四方扁平无引线 (VQFN)

●封装

●自动跳跃 Eco-mode　　

●模式，以在轻负载时实现高效率

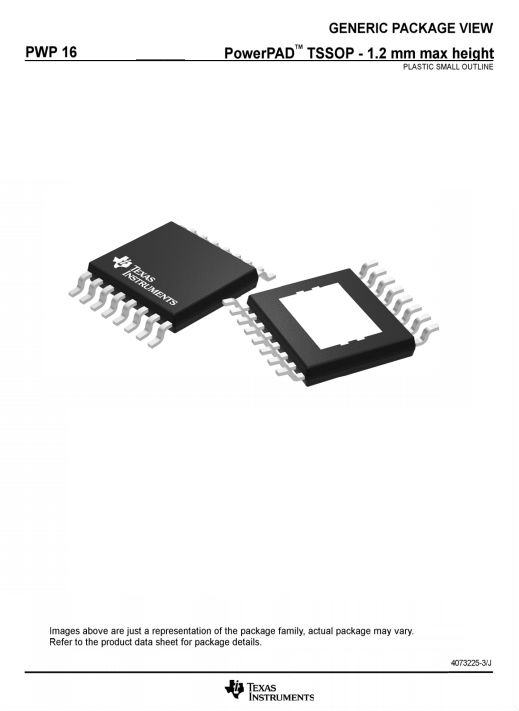

封装图

更多产品详情信息请联系本公司

TPS54394PWPR
