ISO1541DR 2.5kVrms、隔离式单向时钟、双向 I2C 隔离器
2021-06-30
ISO1541DR 2.5kVrms、隔离式单向时钟、双向 I2C 隔离器
产品型号：ISO1541DR
产品品牌：TI
产品封装：SOP8
产品功能：隔离器
ISO1541DR的说明
ISO1540 和 ISO1541 器件均为兼容 I2C 接口的低功耗双向隔离器。凭借德州仪器 (TI) 电容隔离技术使用，这些器件的逻辑输入和输出缓冲器由二氧化硅 (SiO2) 绝缘栅进行隔离。与隔离式电源搭配使用时，这些器件可阻断高电压、隔离接地并防止噪声电流进入本地接地端，以至于干扰或损坏敏感电路。
与光电耦合器相比，这项隔离技术在功能、性能、尺寸、功耗方面具有一定优势。ISO1540 和 ISO1541 器件支持将一个完全隔离的 I2C 接口融入小型封装中。
ISO1540 具有两条隔离式双向通道，分别应用于时钟和数据线，而 ISO1541 具有一条双向数据通道和一条单向时钟通道。ISO1541 适用于 采用 单一主器件的应用，而 ISO1540 适用于采用多个主器件的 应用中的方向终端。对于 需要 从器件执行时钟延长的应用，可使用 ISO1540 器件。
这些器件通过将 1 侧低电平输出电压偏移至高于 1 侧高电平输入电压的方式实现隔离式双向通信，从而避免标准数字隔离器发生内部逻辑锁存。
ISO1541DR特性
●兼容 I2C 的隔离式双向通信
●支持高达 1MHz 的工作频率
●3V 至 5.5V 电源电压范围
●开漏输出，1 侧灌电流为 3.5mA，而 2 侧灌电流为 35mA
●–40°C 至 +125°C 工作温度
●±50kV/μs 瞬态抗扰度（典型值）
●在所有引脚上的 HBM ESD 保护能力为 4kV；
●在总线引脚上为 8kV
●安全相关认证：
●根据 DIN VDE V 0884-11:2017-01 标准，可实现 4242VPK 隔离
●根据 UL 1577 标准，可实现长达 1 分钟的 2500VRMS 隔离
●根据 IEC 60950-1 和 IEC 62368-1 终端设备标准，获得 CSA 认证
●根据 GB4943.1-2011 标准，实现 CQC 基本绝缘

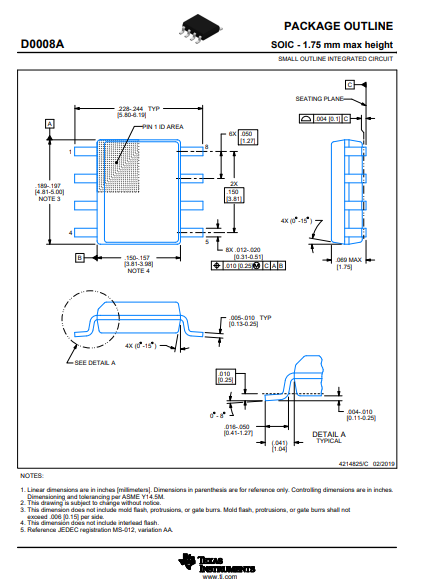

封装图
