TL494IN 40V、0.2A 300 KHz脉宽调制控制器

2021-08-19

TL494IN 40V、0.2A 300 KHz脉宽调制控制器


产品型号:LM317MDCYR


产品品牌:TI


产品封装:DIP



产品功能:控制器


TL494说明

TL 494装置包含了构成单片脉宽调制(PWM)控制电路所需的所有功能。该装置主要是为电源控制而设计的,它提供了为特定应用量身定制电源控制电路的灵活性。



TL 494装置包括两个误差放大器,一个片上可调振荡器,一个死区控制(Dtc)比较器,一个脉冲转向控制触发器,一个5-V,5%精度的调节器和输出控制电路。



误差放大器的共模电压范围从-0.3V到V。CC-2V.死区时间控制比较器有一个固定的偏移量,提供大约5%的死区时间.芯片上的振荡器可以通过将RT终止到基准输出和向CT提供锯齿输入绕过,也可以驱动同步多轨电源中的公共电路。



未提交的输出晶体管提供公共发射极或发射极跟随器输出能力.TL 494装置提供推挽或单端输出操作,可通过输出控制功能进行选择。该装置的结构禁止在推挽操作中两次脉冲输出的可能性。



TL494C器件的特点是从0°C到70°C运行,TL494I器件在-40°C~85°C运行。



TL494特性

●全PWM功率控制电路

●未提交的输出200-Ma水槽或

●源电流

●输出控制选择单端或

●推拉操作

●内部电路禁止双脉冲

●输出

●可变死区时间提供了对

●总射程

●内部调节器提供稳定的5-v基准电源,具有5%的公差。

●电路结构允许容易的同步

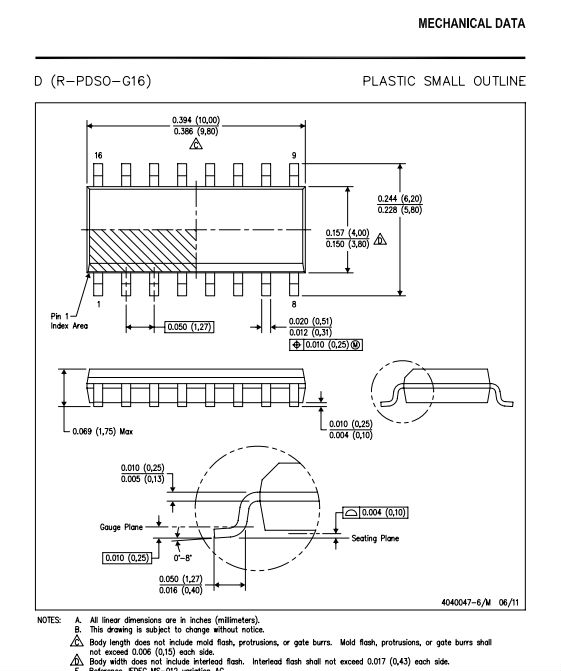

封装图
