TPS61160DRVR 驱动器
2020-09-16
TPS61160DRVR 采用2mm x 2mm封装且具有数字和亮度控制功能的白光亮度控制功能的白光驱动器
■产品名称：TPS61160DRVR
■功能名称：驱动器
TPS 61160的说明
采用40V级集成开关FET，TPS 61160和TPS 61161是驱动LED串联的升压转换器。Boost变换器工作在600 kHz固定开关频率，以减少输出纹波，提高转换效率，并允许使用小的外部组件。
默认的白光LED电流是用外部传感器电阻R设置的。集，并将反馈电压调节到200 mV，如在操作过程中，可以通过CTRL引脚，使用单线数字接口(EasyScale协议)来控制LED电流。或者，脉宽调制(PWM)信号可应用于CTRL引脚，通过该占空比确定反馈参考电压。无论是数字模式还是PWM模式，TPS 61160和TPS 61161都不会击穿LED电流，因此它们不会在输出电容上产生可听噪声。为了最大限度的保护，该设备具有集成开放LED保护功能，使TPS 61160和/或TPS 61161失效，以防止在开放LED条件下输出电压超过设备的绝对最大电压额定值。
TPS 61160和TPS 61161可在节省空间，2毫米×2毫米WSON封装与热垫。
TPS 61160的特性
●2.7-V至18-V输入电压范围
●26-V开放式LED保护(TPS 61160)
●38-V开放式LED保护(TPS 61161)
●200 mV基准电压，精度±2%
●柔性数字与PWM亮度控制
●内置软启动
●高达90%的效率

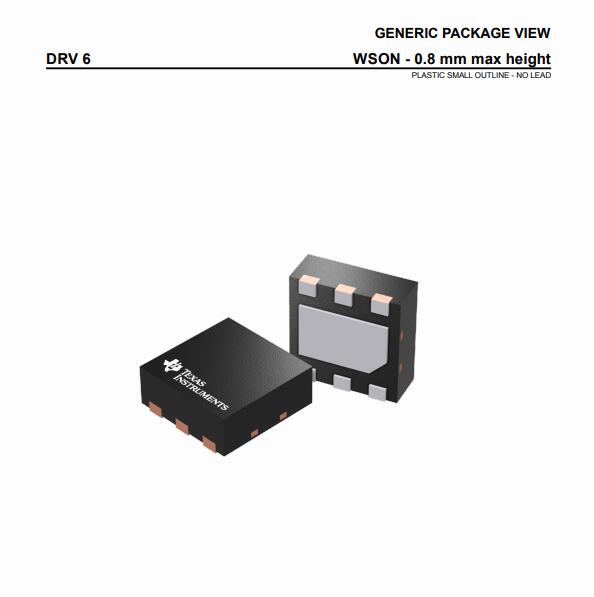

TPS61160DRVR 封装图片
更多产品详情信息请联系本公司
