TS5V330DBQR 5V、2:1 (SPDT)、4 通道视频开关

2021-09-16

TS5V330DBQR 5V、2:1 (SPDT)、4 通道视频开关


产品型号:TS5V330DBQR


产品品牌:TI


产品封装:SSOP28



产品功能:视频开关


TS5V330说明

TS5V330视频开关是一个4位2选1多路复用器/多路分解器,具有单个开关使能(EN)输入。当en为低电平时,开关启用,D端口连接到S端口。当en为高电平时,开关禁用,高阻抗状态存在于D和S端口之间。选择(输入)输入控制多路复用器/多路分解器的数据路径。 低差分增益和相位使该开关非常适合复合和RGB视频应用。该器件具有宽带宽和低串扰,因此也适合高频应用。 该器件完全针对使用Ioff的部分关断应用。Ioff功能可确保器件断电时,破坏性电流不会回流。该开关在断电时保持隔离。 为了确保上电或掉电期间的高阻抗状态,EN应通过一个上拉电阻连接到VCC;电阻的最小值由驱动器的吸电流能力决定。



TS5V330特性

●低差分增益和相位



(DG = 0.64%,差压= 0.1度(典型值)



宽带宽(带宽= 300兆赫最小值)



低串扰(XTALK =–63分贝,典型值)



低功耗



(ICC =最高3安)



传播延迟接近零的双向数据流



低导通电阻(ron = 3典型值)



VCC工作电压范围为4.5伏至5.5伏



Ioff支持部分掉电模式操作



数据和控制输入提供下冲箝位二极管



控制输入可以由TTL或5伏/3.3伏CMOS输出驱动



闭锁性能超过100毫安每JESD 78,二级



根据JESD 22进行静电放电性能测试



1000伏充电装置型号(C101)



适用于RGB和复合视频切换

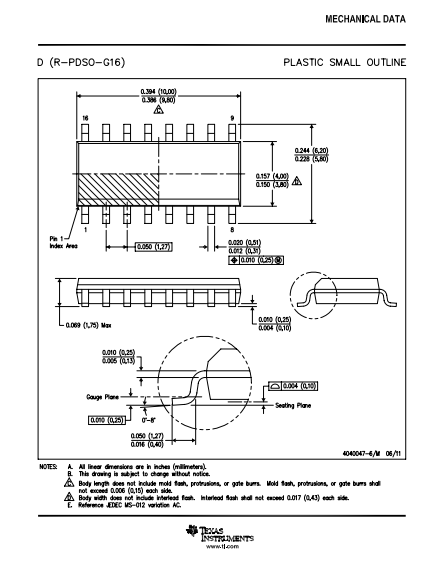

封装图
