LM5574MTX/NOPB 75V、0.5A 降压开关稳压器

2021-05-10

LM5574MTX/NOPB 75V、0.5A 降压开关稳压器


产品型号:LM5574MTX/NOPB


产品品牌:TI


产品封装:TSSOP16


产品功能: 降压开关稳压器

LM5574 的说明

LM5574是一款易于使用的SIMPLE SWITCHER?系列降压稳压器,可帮助设计工程师利用最少的元器件设计和优化一款稳健的 电源。LM5574器件的输入电压范围为6 - 75V,通过内部集成的750 mΩ N沟道MOSFET输出 0.5A的连续电流。稳压器利用了仿 真电流模式设计,可以提供内部线性调节和精确的负载瞬态响应,易于回路补偿,且不存在电流模式稳压器低占空比的限制。 工作频率在50 kHz至500 kHz内可调,以实现尺寸和效率最优化。为减少电磁干扰(EMI),LM5574的频率同步引脚允许 LM(2)557X系列的多个集成电路(IC)自同步或与外部时钟同步。LM5574通过逐周期限流、短路保护、热关断和远程关断等措施 保证其可靠性。器件提供TSSOP-16封装。WEBENCH? 在线设计工具提供LM5574在线设计的支持。



LM5574的特性

●LM5574Q是通过AEC-Q100 1级认证的汽车级产品(工作结点温度范围?40℃至+ 125℃)。



●集成式75 v, 750ΩN沟MOSFET道



●超宽输入电压范围6 v至75 v



●可调输出电压低至1.225 v



●1.5%的反馈参考精度



●利用单个电阻实现工作频率在50千赫至500千赫内可调



●主或从频率同步



●可调软启动



●仿真电流模式控制架构



●宽带误差放大器



●内置保护



●根据要求可提供通过AEC-Q100 0级认证的汽车级产品数据表。(工作结点温度范围-40℃至150°C

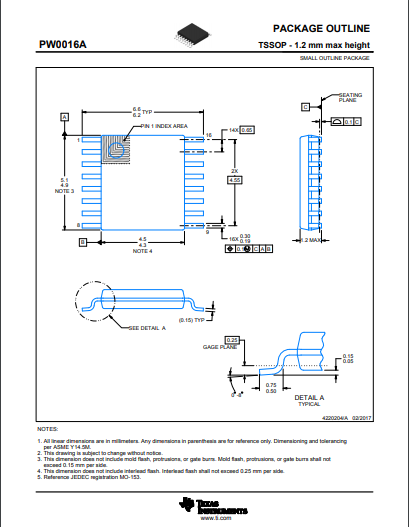

封装图





更多产品详情信息请联系本公司

LM5574MTX/NOPB
