MAX3318 具有+/-15kV ESD保护的2.5V双路 460kbps RS-232线路驱动器
2022-06-18
产品型号：MAX3318
产品品牌：MAXIM
产品封装：SSOP-20
产品功能：驱动器
MAX3318 的说明
MAX3318是双驱动器、双接收器、RS-232兼容收发器。该器件具有自动断电功能以及集成到芯片中的增强型静电放电 (ESD) 保护功能。使用 IEC 61000-4-2 气隙放电法保护驱动器输出和接收器输入至 ±8 kV，使用 IEC 61000-4-2 接触放电法保护 ±8 kV，使用人体模型保护 ±15 kV （HBM）。
该设备以 460 kbps 的数据速率运行。该收发器具有专有的低压差驱动器输出级，可通过双电荷泵在 2.25V 至 3V 电源下实现 RS-232 兼容操作。电荷泵仅需要四个 0.1μF 电容器，并具有一个逻辑电平输出 (READY)，当电荷泵正在调节且器件准备好开始传输时，该输出会置位。
MAX3318 使用自动断电功能实现 1μA 的电源电流。当 RS-232 电缆断开或连接的外围设备的驱动程序处于非活动状态超过 30 秒时，该设备会自动进入低功耗断电模式。当设备在任何驱动器或接收器输入处检测到有效转换时，它会再次开启。自动关机可节省电量，而无需更改现有的 BIOS 或操作系统。
该器件采用两种节省空间的封装：20 引脚 SSOP 和 20 引脚 TSSOP。
MAX3318 的特性
●RS-232 I/O 引脚的 ESD 保护±15 kV（人体模型）
●±8 kV（IEC 61000-4-2，接触放电）
●±8 kV（IEC 61000-4-2，气隙放电）
●300μA 工作电源电流
●1μA 低功耗待机（接收器处于活动状态）模式
●设计用于以460 kbps的数据速率传输
●Auto-Power-Down Plus 选项具有灵活的省电模式
●采用 2.25V 至 3VV CC单电源供电

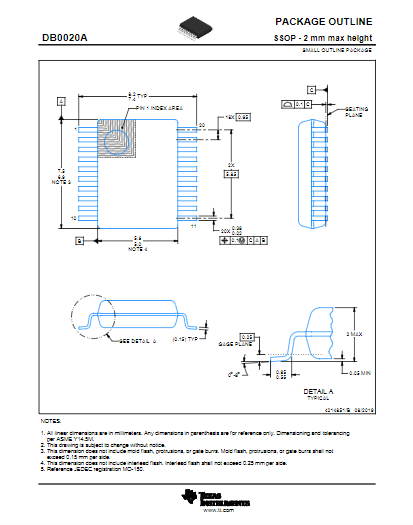

封装图
