DS90LT012ATMF/NOPB 3V LVDS 单路 CMOS 差分线路接收器

2022-03-03

DS90LT012ATMF/NOPB 3V LVDS 单路 CMOS 差分线路接收器


产品型号:DS90LT012ATMF/NOPB

产品品牌:TI



产品封装:SOT23-5


产品功能:接收器


DS90LT012ATMF/NOPB 说明

DS90LV012A 和 DS90LT012A 是单路 CMOS 差分线路接收器,专为需要超低功耗、低噪声和高数据速率的应用而设计。这些器件旨在利用低压差分摆幅 (LVDS) 技术支持超过 400 Mbps (200 MHz) 的数据速率



DS90LV012A 和 DS90LT012A 接受低压(典型值为 350 mV)差分输入信号并将其转换为 3V CMOS 输出电平。接收器还支持开路、短路和端接 (100Ω) 输入故障保护。对于所有故障安全条件,接收器输出将为高电平。DS90LV012A 有一个引脚排列,专为简单的 PCB 布局而设计。DS90LT012A 包括一个用于点对点应用的输入线路终端电阻。



DS90LV012A 和 DS90LT012A 以及配套的 LVDS 线路驱动器为高速接口应用提供了高功率 PECL/ECL 器件的新替代方案。



DS90LT012ATMF/NOPB特征



●兼容 ANSI TIA/EIA-644-A 标准



>400 Mbps (200 MHz) 开关速率



100 ps 差分偏移(典型值)



3.5 ns 最大传播延迟



集成线路终端电阻器(典型值为 102Ω)



单 3.3V 电源设计(2.7V 至 3.6V 范围)



关闭 LVDS 输入上的高阻抗



接受小摆幅(典型值为 350 mV)差分信号电平



LVDS 接收器输入接受 LVDS/BLVDS/LVPECL 输入



支持开路、短路和端接输入故障安全



引脚排列简化了 PCB 布局



低功耗(10mW 典型@ 3.3V 静态)



SOT-23 5 引脚封装



无铅 WSON-8 封装(3x3 mm 机身尺寸)



电气上类似于 DS90LV018A



采用先进的 CMOS 工艺技术制造



工业温度工作范围(?40°C 至 +85°C)

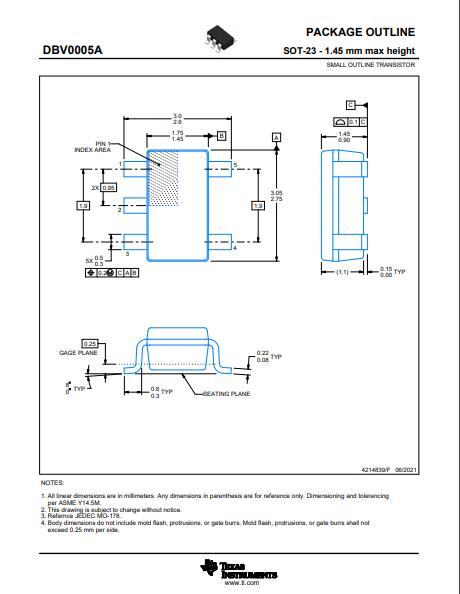

封装图
