BQ21040DBVR 0.8A 单节锂离子和锂聚合物电池充电器

2021-09-27

BQ21040DBVR 0.8A 单节锂离子和锂聚合物电池充电器


产品型号:BQ21040DBVR


产品品牌:TI


产品封装:DIP



产品功能:电池充电器


BQ21040说明

bq21040 器件是一款面向空间受限类便携式应用的高度集成锂离子和锂聚合物线性 电池充电器中运行。此器件可由一个 USB 端口或交流适配器供电运行。具有输入过压保护的高输入电压范围支持低成本、未稳压的适配器。



bq21040 具有一个可为电池充电的单电源输出。如果在 10 小时的安全定时器期间内平均系统负载无法让电池充满电,则可以使系统负载与电池并联。



电池充电经历以下三个阶段:调节,恒定电流和恒定电压。在所有充电阶段,内部控制环路都会监控 IC 结温,当其超过内部温度阈值时,它会减少充电电流。



充电器功率级和充电电流感测功能均完全集成。该充电器具有高精度电流和电压调节环路功能、充电状态显示,和充电终止功能。预充电电流阈值和终止电流阈值分别固定为 20% 和 10%。快速充电电流值可通过一个外部电阻进行编程。



BQ21040特性

●充电中



充电电压精度为 1%



10% 充电电流精度



低电池泄漏电流 (1μA)



可通过外部电阻编程设定的充电电流最高可达 800mA



4.2V 锂离子和锂聚合物充电器



保护



30V 额定输入电压;具有 6.6V 输入过压保护



输入电压动态电源管理



125°C 热调节;150°C 热关断保护



OUT 短路保护和 ISET 短路检测



通过负温度系数 (NTC) 实现过热感测保护



10 小时固定安全定时器



系统



状态指示 - 充电/完成



采用小型小外形尺寸晶体管 (SOT)-23 封装

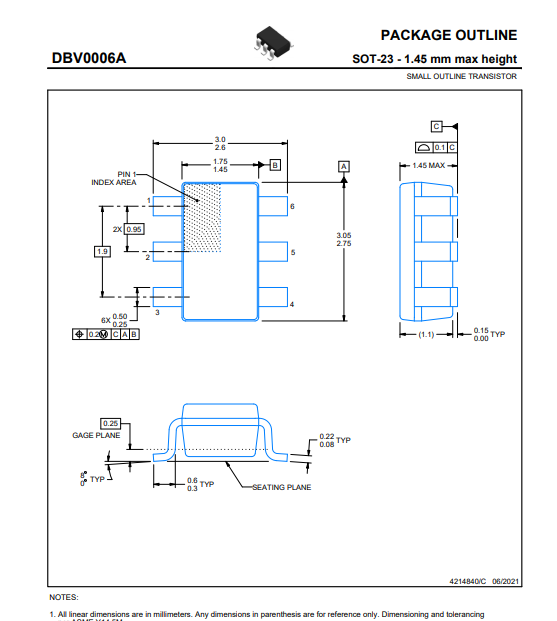

封装图





公众号/视频号






更多产品详情信息请联系本公司

BQ21040DBVR
